2Т9105АС
Сборки 2Т9105АС из двух кремниевых эпитаксиально-планарных структуры n-p-n генераторных транзисторов.
Предназначены для применения в двухтактных широкополосных усилителях мощности в диапазоне частот 100...500 МГц при напряжении питания 28 В.
Выпускаются в металлокерамическом корпусе с гибкими полосковыми выводами.
Сборка содержит внутренние LС-звенья для каждого транзистора.
Тип сборки указывается на корпусе.
Масса сборки не более 10 г.

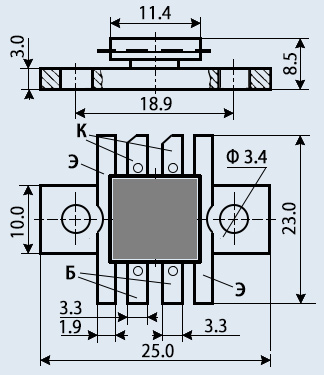

Тип корпуса: КТ-45.
Технические условия: аА0.339.529 ТУ.
Основные технические характеристики сборки 2Т9105АС:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 160 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 660 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 50 В (0,01кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 16 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: не более 120 мА (50В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: не более 160;
• Ск - Емкость коллекторного перехода: не более 240 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 3 дБ
• Рвых - Выходная мощность транзистора: не менее 100 Вт на частоте 500 МГц;
• tрас - Время рассасывания: не более 12 нс
