Диоды СВЧ 2А616А-2 кремниевые, мезаэпитаксиальные, умножительные.
Предназначены для применения в умножителях частоты сантиметрового и дециметрового диапазонов длин волн в гибридных интегральных микросхемах, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.

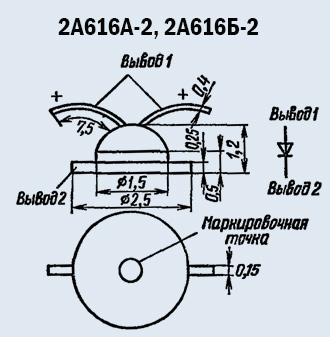

Выпускаются в бескорпусном исполнении на держателях с гибкими выводами и защитным покрытием.
Товарный знак, тип диода и дата изготовления наносятся на ярлык, вкладываемый в групповую тару.
Маркируются цветной точкой у отрицательного вывода: 2А616А-2 - синей, 2А616Б-2 - белой.
Масса диода не более 0,1 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А616А-2, аА0.339.062 ТУ.
Некоторые электрические параметры:
Предельная частота при Uобр=6 В, не менее 100 ГГц
Дифференциальное сопротивление при Iпр=100 мА и f=1..5 кГц, не более:
- 2А616А-2 ...... 1,5 Ом
- 2А616Б-2 ...... 2 Ом
Общая емкость при Uобр=6 В:
- 2А616А-2 ...... 0,6..1,2 пФ
- 2А616Б-2 ...... 0,3..0,8пФ
Приращение емкости при изменении постоянного обратного напряжения от 10 до 30 В, не более:
- 2А616А-2 ...... 0,08 пФ
- 2А616Б-2 ...... 0,06 пФ
Предельные эксплуатационные данные:
Постоянное обратное напряжение ...... 30 В
Рассеиваемая мощность с теплоотводом R1≤ ...... 3°С /Вт:
- при Т=-60..+60°С ...... 0,75 Вт
- при Т=+100°С ...... 0,3 Вт
Температура окружающей среды -60..+100°С
