1А402А
Диоды СВЧ 1А402А германиевые, диффузионные, параметрические.
Предназначены для применения в параметрических усилителях в диапазоне длин волн 3..6см.
Выпускаются в металлокерамическом корпусе с жесткими выводами.
Тип диода приведен на этикетке.
Маркируются цветными полосками и точками у положительного вывода: 1А402А - одной красной точкой; 1А102Б - двумя красными точками; 1А402В - одной красной полоской; 1А402Г - двумя красными полосками; ГА402А - одной голубой точкой; ГА402Б - двумя голубыми точками; ГА402В - одной голубой полоской; ГА402Г - двумя голубыми полосками.
Масса диода не более 0,6 г.

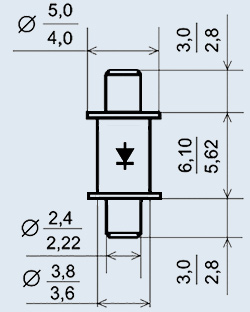

Тип корпуса: КДЮ-118-2.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 1А402В, ТР3.369.003 ТУ;
диод СВЧ ГА402В, ТР3.360.104 ТУ.
Основные технические параметры СВЧ диода 1А402А:
Постоянная времени при Uобр=10 В, f=2000±200 МГц, не более:
- 1А402А, ГА402А ..... 1,2 пс
- 1А402Б, ГА402Б ..... 0,9 пс
- 1А402В, 1А402Г, ГА402В, ГА402Г ..... 0,75 пс
Пробивное напряжение при Iобр=10 мкА, не менее:
- При Т=+25 °С ..... 15 В
- При Т=-60 °С ..... 12 В
Постоянный обратный ток при Uобр=10 В, не более:
- При Т=+25°С ..... 0,5 мкА
- При Т=+70°С ..... 3 мкА
Емкость корпуса ..... 0,23..0,29 пФ
Индуктивность диода, не более ..... 2 нГн
Предельные эксплуатационные данные:
Рассеиваемая мощность ..... 50 мВт
Рассеиваемая мощность при кратковременном воздействии (не более 5 мин) ..... 100 мВт
Импульсная рассеиваемая мощность при tи≤4 мкс и Q≥1000 ..... 2,5 Вт
Импульсная рассеиваемая мощность при кратковременном воздействии (не более 5 мин), tи≤4 мкс и Q≥1000 ..... 5 Вт
Энергия СВЧ импульсов ..... 0,7*10-7 Дж
Температура окружающей среды ..... -60..+70 °С
Диоды СВЧ 1А402А германиевые, диффузионные, параметрические.
Предназначены для применения в параметрических усилителях в диапазоне длин волн 3..6см.
Выпускаются в металлокерамическом корпусе с жесткими выводами.
Тип диода приведен на этикетке.
Маркируются цветными полосками и точками у положительного вывода: 1А402А - одной красной точкой; 1А102Б - двумя красными точками; 1А402В - одной красной полоской; 1А402Г - двумя красными полосками; ГА402А - одной голубой точкой; ГА402Б - двумя голубыми точками; ГА402В - одной голубой полоской; ГА402Г - двумя голубыми полосками.
Масса диода не более 0,6 г.
Тип корпуса: КДЮ-118-2.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 1А402В, ТР3.369.003 ТУ;
диод СВЧ ГА402В, ТР3.360.104 ТУ.
Основные технические параметры СВЧ диода 1А402А:
Постоянная времени при Uобр=10 В, f=2000±200 МГц, не более:
- 1А402А, ГА402А ..... 1,2 пс
- 1А402Б, ГА402Б ..... 0,9 пс
- 1А402В, 1А402Г, ГА402В, ГА402Г ..... 0,75 пс
Пробивное напряжение при Iобр=10 мкА, не менее:
- При Т=+25 °С ..... 15 В
- При Т=-60 °С ..... 12 В
Постоянный обратный ток при Uобр=10 В, не более:
- При Т=+25°С ..... 0,5 мкА
- При Т=+70°С ..... 3 мкА
Емкость корпуса ..... 0,23..0,29 пФ
Индуктивность диода, не более ..... 2 нГн
Предельные эксплуатационные данные:
Рассеиваемая мощность ..... 50 мВт
Рассеиваемая мощность при кратковременном воздействии (не более 5 мин) ..... 100 мВт
Импульсная рассеиваемая мощность при tи≤4 мкс и Q≥1000 ..... 2,5 Вт
Импульсная рассеиваемая мощность при кратковременном воздействии (не более 5 мин), tи≤4 мкс и Q≥1000 ..... 5 Вт
Энергия СВЧ импульсов ..... 0,7*10-7 Дж
Температура окружающей среды ..... -60..+70 °С
