3А603А
Диоды СВЧ 3А603А арсенидогаллиевые, мезаэпитаксиальные, умножительные.
Предназначены для применения в умножителях частоты сантиметровом диапазона длин волн.

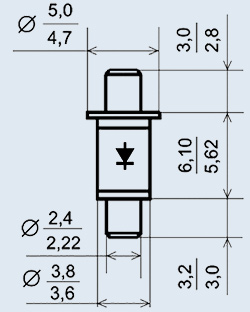

Выпускаются в металлокерамическом корпусе с жесткими выводами типа ФЫ3.360.020 ГЧ.
Тип диода указывается на корпусе диода.
Масса диода не более 0,65 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 3A603A, ФЫ0.336.008ТУ.

Некоторые электрические параметры:
Предельная частота при f=2300±400 МГц, не менее:
   - 3А603А, АА603А ...... 100 ГГц
   - 3А603Б, АА603Б ...... 150 ГГц
   - 3А603В, АА603В ...... 200 ГГц
   - 3А603Г, АА603Г ...... 250 ГГц
Постоянное обратное напряжение при Uобр = 50 мкА, не менее:
при Т=+25°С:
   - 3А603А, 3А603Б, АА603А, АА603Б ...... 20 В
   - 3А603В, АА603В ...... 10 В
   - 3А603Г, АА603Г ...... 15 В
при Т=-60 и +85°С:
   - 3А603А, 3А603Б, АА603А, АА603Б ...... 15 В
   - 3А603В, АА603В ...... 7 В
   - 3А603Г, АА603Г ...... 10 В
Общая емкость диода при Uобр=0 и f=30 МГц:
   - 3А603А, АА603А 0,5...1,5 пФ
   - 3А603Б, 3А603В, 3А603Г, АА603Б, АА603В, АА603Г 0,5... 1,2 пФ

Предельные эксплуатационные данные:
Постоянное обратное напряжение:
при Т=+25°С:
   - 3А603А, 3А603Б, АА603А, АА603Б ...... 20 В
   - 3А603В, АА603В ...... 10 В
   - 3А603Г, АА603Г ...... 15 В
при Т=-60 и +85°С:
   - 3А603А, 3А603Б, АА603А, АА603Б ...... 15 В
   - 3А60ЗВ, АА603В ...... 7 В
   - 3А603Г, АА603Г ...... 10 В
Рассеиваемая мощность:
   - 3А603А, 3А603Б, АА603А, АА603Б ...... 0,4 Вт
   - 3А60ЗВ, АА603В ...... 0,16 Вт
   - 3А603Г, АА603Г ...... 0,25 Вт
Температура окружающей среды ...... -60..+85°С
