2А520А
Диоды СВЧ 2А520А кремниевые, эпитаксиальные, переключательные.
Рабочим элементом диода является полупроводниковая структура типа p-i-n.
Предназначены для применения в коммутационных устройствах, модуляторах, фазовращателях и аттенюаторах сантиметрового и дециметрового диапазонов длин волн.

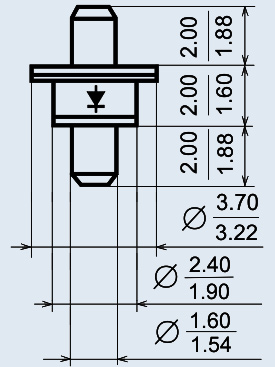

Выпускаются в металлокерамическом корпусе типа КД-105 с жесткими выводами.
Диод 2А520 маркируется черной и красной точками, КА520А - черной, красной и зеленой, КА520Б - желтой, красной и зеленой.
Положительный вывод - со стороны крышки.
Масса диода не более 1,3 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А520А, ТТ3.360.081 ТУ,
диод СВЧ КА520А, aA0.362.000 ТУ.
Основные технические параметры СВЧ диода 2А520А:
• Критическая частота переключения диода: не менее 200 ГГц;
• Непрерывная рассеиваемая мощность: 4 Вт;
• Постоянный прямой ток: не более 200 мА;
• Постоянное обратное напряжение: не более 300 В;
• Пробивное напряжение: 800 В;
• Накопленный заряд диода: не более 300 нКл;
• Прямое сопротивление потерь: не более 2 Ом;
• Общая емкость диода: не более 1 пФ;
• Температура окружающей среды: -60...+125 °С;
• Минимальная наработка: 15000 ч;
• Срок сохраняемости: 25 лет
