2А515А
Диоды СВЧ 2А515А кремниевые, эпитаксиальные, переключательные.
Рабочим элементом диода является полупроводниковая структура типа p-i-n.
Предназначены для применения в переключающих устройствах, модуляторах, фазовращателях и аттенюаторах коротковолновой части сантиметрового диапазона длин волн.

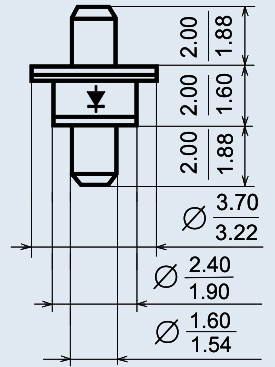

Выпускаются в металлокерамическом корпусе типа КД-105 с жесткими выводами.
Тип диода приводится на вкладыше, помещаемом в индивидуальную тару.
Маркируются: 2А515А - одной зеленой точкой, КА515А - двумя зелеными точками на корпусе.
Положительный вывод со стороны крышки. Масса диода не более 1,3 г.
Пример записи условною обозначения при заказе и в конструкторской документации:
диод СВЧ 2А515А, ТТ3.360.065 ТУ;
диод СВЧ КА515А, аА0.336.406 ТУ.

Основные технические параметры СВЧ диода 2А515А:
• Критическая частота переключения диода: не менее 100 ГГц;
• Непрерывная рассеиваемая мощность: 0,5 Вт;
• Постоянный прямой ток: не более 100 мА;
• Постоянное обратное напряжение: не более 75 В;
• Пробивное напряжение: 100 В;
• Накопленный заряд диода: не более 15 нКл;
• Прямое сопротивление потерь: не более 2,5 Ом;
• Общая емкость диода: не более 0,7 пФ;
• Температура окружающей среды: -60...+125 °С;
• Минимальная наработка: 25000 ч;
• Срок сохраняемости: 25 лет
