2А509А
Диоды СВЧ 2А509А кремниевые, эпитаксиальные, переключательные.
Рабочим элементом диода является полупроводниковая структура типа p-i-n.
Предназначены для применения в переключающих устройствах сантиметрового и дециметрового диапазонов длин волн.

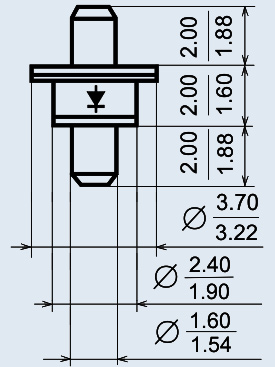

Выпускаются в металлокерамическом корпусе типа КД-105 с жесткими выводами.
Тип диода приводится на этикетке.
Маркируются цветными точками и черточками: 2А509А - красной точкой; КА509А - красной черточкой; 2А509Б - синей точкой; КА509Б - синей черточкой; КА509В - черной черточкой.
Положительный вывод со стороны крышки.
Масса диода не более 1,3 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А509А, ТТ3.360.055 ТУ;
диод СВЧ КА509А, ТТ3.360.073 ТУ.

Основные технические параметры СВЧ диода 2А509А:
• Общая емкость: 0,9...1,2 пФ;
• Прямое сопротивление потерь: не более 1,5 Ом;
• Критическая частота: 150...350 ГГц;
• Накопленный заряд диода: не более 25 нКл;
• Пробивное напряжение: 200...600 В;
• Емкость корпуса: 0,3...0,45 пФ;
• Индуктивность диода: 0,5 нГн;
• Постоянное обратное напряжение: 150 В;
• Мгновенное обратное напряжение: 175 В;
• Постоянный прямой ток: 100 мА;
• Значение допустимого статического потенциала: 1000 В;
• Непрерывная рассеиваемая мощность: 2 Вт;
• Импульсная рассеиваемая мощность: 1,4 кВт;
• Температура окружающей среды: -60...+100°С;
• Минимальная наработка: 25000 ч;
• Срок сохраняемости: 25 лет
