К1273ПА6У
Микросхема К1273ПА6У представляет собой 14-разрядный ЦАП с избыточной дискретизацией.
Цифровые входы состоят из двух каналов по 14 бит и пары дифференциальных входов тактового сигнала, имеют токовый выход и параллельный интерфейс.
Основные параметры: 14-разрядный, токовый выход, частота обновления выходных данных 300 МГц, INL…± 2,5 EMP, DNL…± 1,5 EMP, ИОН 1,2 В, потребляемая мощность 185 мВт.
Интегральная схема работает с частотой выборки на входе 150 MSPS и на выходе до 300 MSPS.
Вне зависимости от ФАПЧ (вкл. или выкл.) выходы ЦАП обновляются дважды за каждый фронт на защелках.
Основной областью применения микросхем является оборудование, использующее цифровую модуляцию.
К нему относятся как беспроводные передающие системы базовых станций сотовой связи, так и кабельные передатчики, модемы и другое оборудование.
Микросхемы являются полным функциональным аналогом изделия AD9755 фирмы Analog Devices.
Тема ОКР - «Лимит-2».

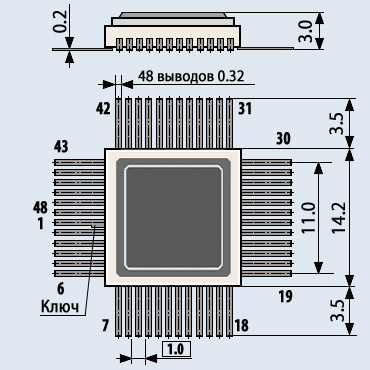

Корпус типа Н16.48-1В.
Технические условия: КФДЛ.431328.011ТУ ГК.
