Д171-400-6
Диод кремниевый диффузионный.
Предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 2 кГц.
Выпускаются в металлокерамическом корпусе с гибким выводом, прямой и обратной (со знаком Х) полярностей.
У диодов прямой полярности анодом является корпус, обратной полярности - гибкий вывод.
Средний прямой ток - 400 А
Повторяющееся импульсное обратное напряжение - 600 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.

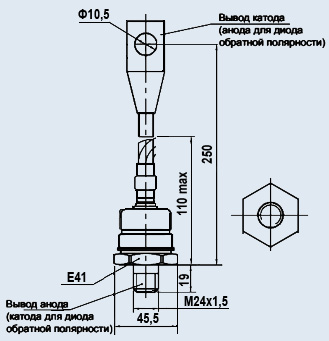

Габаритные размеры:
- общая длина - 290 мм
- длина шпильки - 19 мм
- резьба - М24
Масса диода не более 560 г.
Климатическое исполнение по ГОСТ 15150: УХЛ2, Т2.
Тип корпуса: SD7.
Рекомендуемый охладитель: О181, О281, OМ105.
Технические условия: ТУ16-2006 ИЕАЛ.432000.058 ТУ.

Структура условного обозначения:
Д171-400-6
Д - диод выпрямительный;
1 - порядковый номер модификации конструкции;
7 - обозначение диаметра корпуса диода;
1 - обозначение конструктивного исполнения корпуса диода;
400 - максимально допустимый средний ток в открытом состоянии, А;
6 - класс по обратному повторяющемуся напряжению.
