564ИД4В
Цифровая микросхема серии КМОП.
Микросхемы 564ИД4В представляют собой дешифратор возбуждения одноразрядного семисегментного жидкокристаллического индикатора (ЖКИ).
Дешифратор состоит из семи узлов, формирующих потенциальный управляющий сигнал для одного из сегментов индикатора.

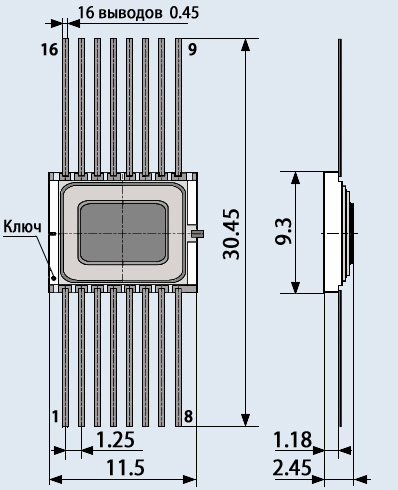

Корпус типа 402.16-33, масса не более 1,5 г.
Технические условия исполнения: бК0.347.064 ТУ27.
Функциональный аналог CD4055А.
Диапазон напряжений питания от 4,2 В до 15,0 В.
Предельное напряжение питания до 18,0 В.
Диапазон рабочих температур от -60 °С до + 125 °С.
Минимальный срок сохраняемости микросхем 564ИД4В при их хранении:
- в отапливаемом хранилище или в хранилище с регулируемыми влажностью и температурой или местах хранения микросхем, вмонтированных в защищенную аппаратуру, или находящихся в защищенном комплекте ЗИП - 25 лет;
- в неотапливаемом хранилище – 16,5 лет;
- под навесом и на открытой площадке, вмонтированными в аппаратуру ( в составе незащищенного объекта), или в комплекте ЗИП – 12,5 лет.
