ТБ161-100-12
Тиристор быстродействующий штыревого исполнения.
Предназначен для работы в статических преобразователях электроэнергии, в силовых установках постоянного и переменного тока, в которых требуется малое время выключения и включения, а также высокие критические скорости нарастания напряжения в закрытом состоянии и тока в открытом состоянии.
Выпускаются в металлокерамическом корпусе с гибким выводом.
Максимально допустимый действующий ток - 100 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 1200 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.

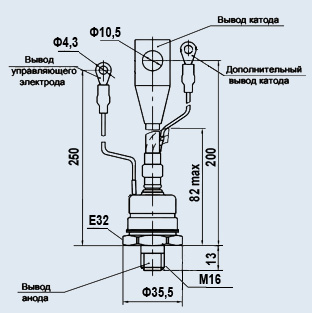

Габаритные размеры:
- общая длина - 250 мм
- длина шпильки - 13 мм
- резьба - М16
Масса тиристора не более 298 г.
Климатическое исполнение: УХЛ2, Т2.
Рекомендуемый охладитель: O171, O371, OM101.

Структура условного обозначения:
ТБ161-100-12-ХХХ
ТБ - тиристор быстродействующий;
1 - порядковый номер модификации конструкции;
6 - обозначение диаметра корпуса по ГОСТ 20859.1-89;
1 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
100 - максимально допустимый действующий ток, А;
12 - класс по повторяющемуся напряжению;
Х - группа по критической скорости нарастания напряжения в закрытом состоянии;
Х - группа по времени выключения;
Х -  группа по времени включения.
