1113ПВ1В
Микросхема 1113ПВ1В представляет собой 10-разрядный аналого-цифровой преобразователь (АЦП) последовательного приближения, сопрягаемый с микропроцессорами.
АЦП обеспечивает преобразование входного однополярного или биполярного аналогового сигнала в выходной параллельный двоичный код и предназначен для применения в электронной аппаратуре широкого применения в составе блоков аналогового ввода.
Микросхема 1113ПВ1В содержит цифро-аналоговый преобразователь (ЦАП) с токовым выходом, встроенный источник опорного напряжения (ИОН), компаратор напряжения (КН), генератор тактовых импульсов (ГТИ), регистр последовательного приближения (РПП), выходной буферный регистр с тремя состояниями и схемой управления (ВБУ).
Выходные каскады с тремя состояниями позволяют выводить результат преобразования непосредственно на шину данных микропроцессора и по уровням входных и выходных логических сигналов сопрягаются с цифровыми ТТЛ-схемами. Классификация БИС по группам А, Б, В проводится по значениям параметров δL (нелинейность) и δLD (дифференциальная нелинейность).
Изготовлены по биполярной технологии. Содержат 805 интегральных элементов.

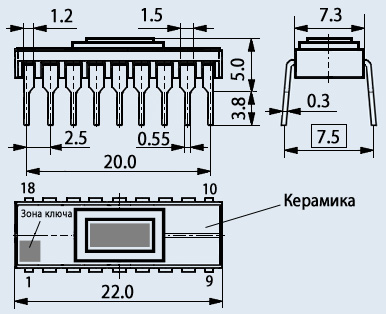

Корпус типа 238.18-1.
Рабочая температура: -45...+85 °С.
Технические условия: бК0.347.365-01ТУ.
