ТБ343-630-14
Тиристор быстродействующий таблеточного исполнения.
Предназначен для работы в статических преобразователях электроэнергии, в силовых установках постоянного и переменного тока, в которых требуется малое время выключения и включения, а также высокие критические скорости нарастания напряжения в закрытом состоянии и тока в открытом состоянии.
Выпускаются в металлокерамическом корпусе для двухстороннего охлаждения.
Максимально допустимый действующий ток - 630 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 1400 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.

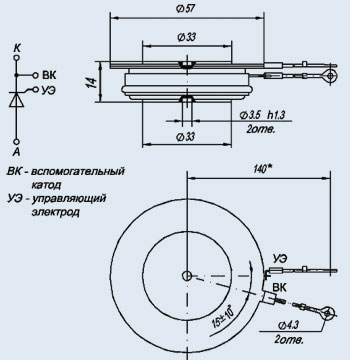

Габаритные размеры:
- диаметр - 57 мм
- высота - 14 мм
Масса тиристора не более 160 г.
Тип применяемого охладителя - О143, О243, ОМ103, ОМ104.

Структура условного обозначения:
ТБ343-630-14-ХХХ
ТБ - тиристор быстродействующий;
3 - порядковый номер модификации конструкции;
4 - обозначение диаметра корпуса по ГОСТ 20859.1-89;
3 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
630 - максимально допустимый действующий ток, А;
14 - класс по повторяющемуся напряжению;
Х - группа по критической скорости нарастания напряжения в закрытом состоянии;
Х - группа по времени выключения;
Х - группа по времени включения.

Климатическое исполнение: УХЛ2, Т2.
Тип корпуса: PT-41.
Технические условия: ТУ16-2006 ИЕАЛ.432000.063 ТУ.
